Maquette d’orgue

Un exemple d’utilisation de la maquette à destination des scolaires

Après diverses réflexions, réunions, faux-départs, le chantier de la maquette d’orgue pédagogique s’est enfin ouvert début février 2012 !



A l’équipe de ce projet (Bernard Le Bail, Jean-Marc Boone, Laurent Le Bot) s’est joint le menuisier du Bon Sauveur, M.Le Quernec.



Kezaco ? Ni plus ni moins qu’un orgue à tuyaux en miniature pour en expliquer les principes technologiques et sonores de fonctionnement; auprès des scolaires principalement et du grand-public lors d’expos ou de concerts.



Ca a l’allure d’une grosse boîte en chêne sur lesquels seront “plantés” quelques tuyaux à bouche et à anche. A l’intérieur, des canaux (“gravures”) – un par note ou touche – et autant de soupapes. Ces soupapes seront ouvertes par un système de tringles reliées aux touches, l’air étant fourni par un soufflet.

Construction du sommier :

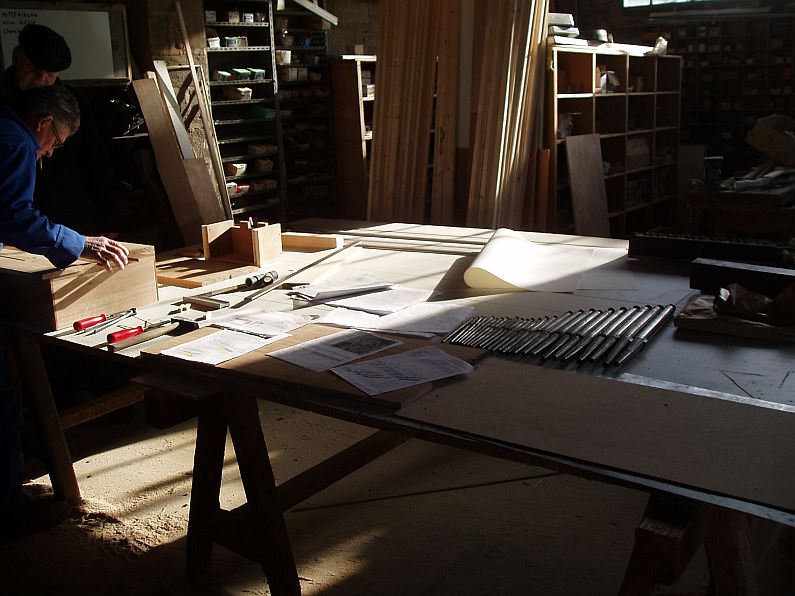

Plusieurs matinées à l’atelier de menuiserie seront nécessaires pour passer du plan à la réalisation :

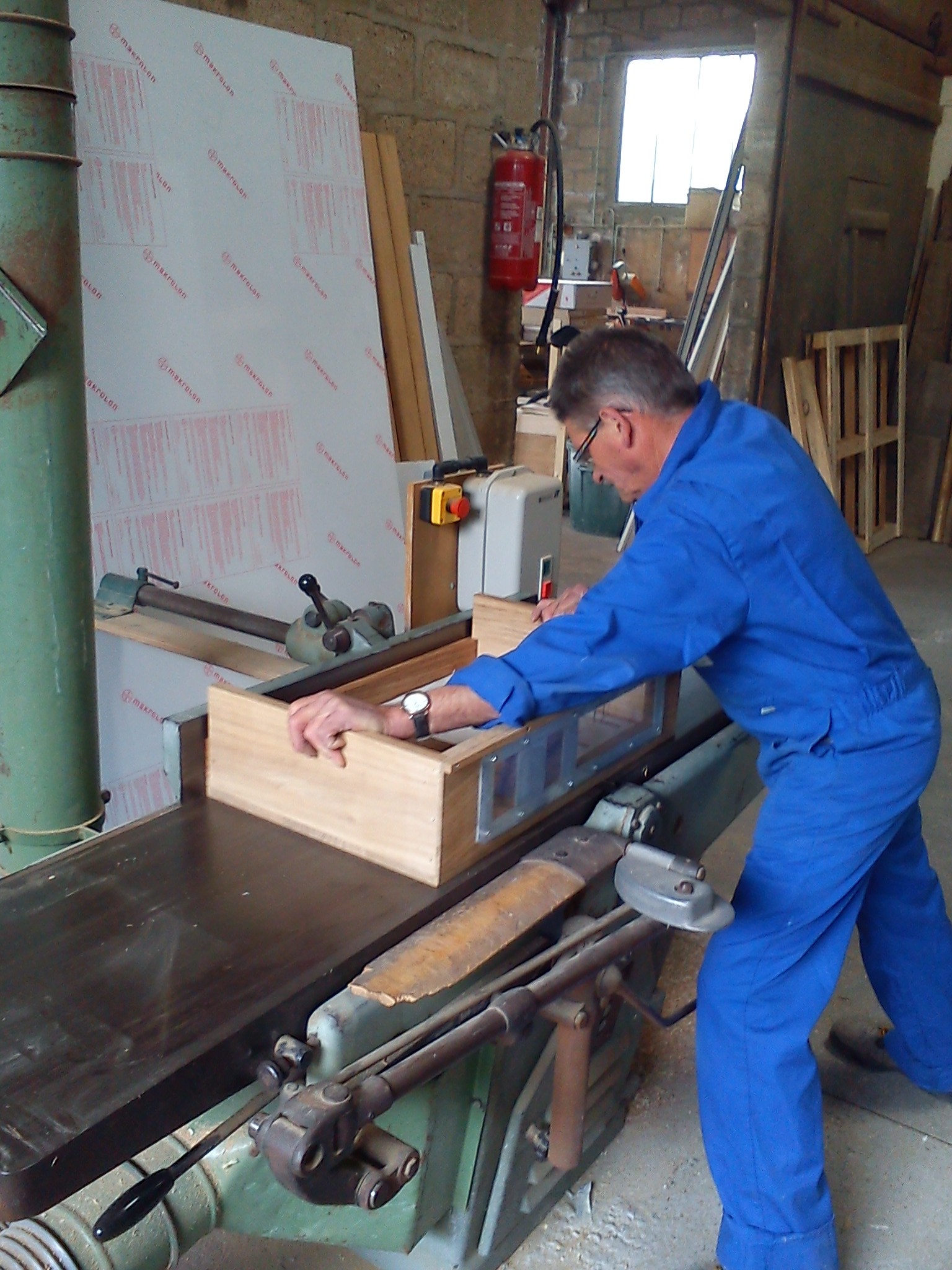

le métier d’un professionnel est nécessaire pour un travail de qualité sur les pièces principales :

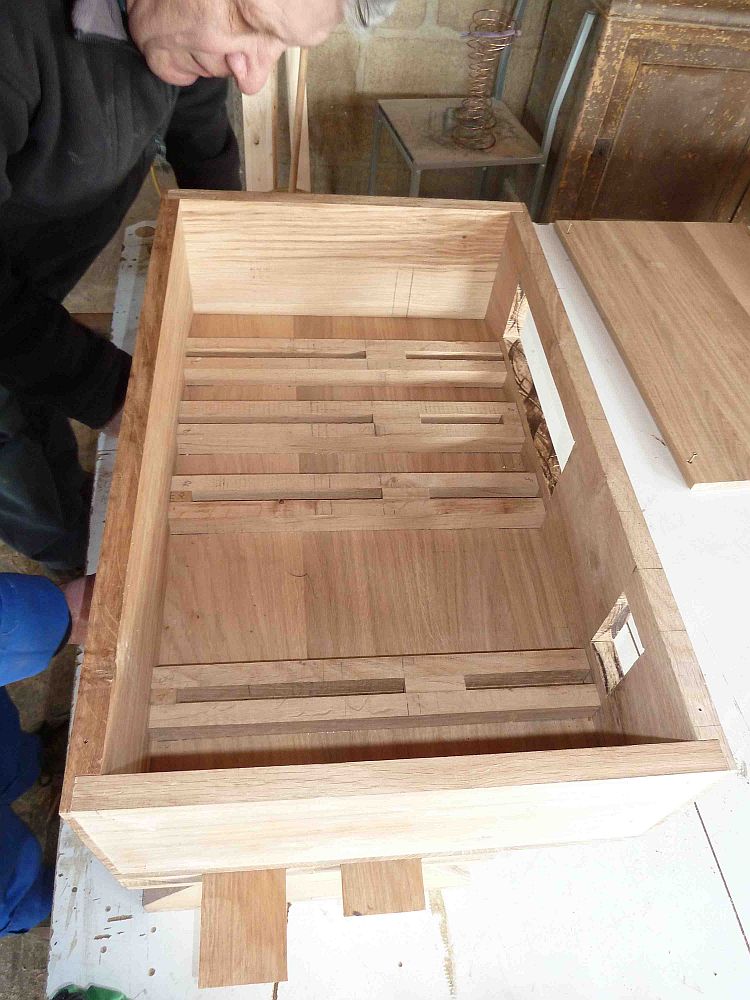

A l’intérieur du sommier, les barrages

(à l’étage supérieur, donc au dessus des soupapes elles au RdC) :

mqt aapo_barrages

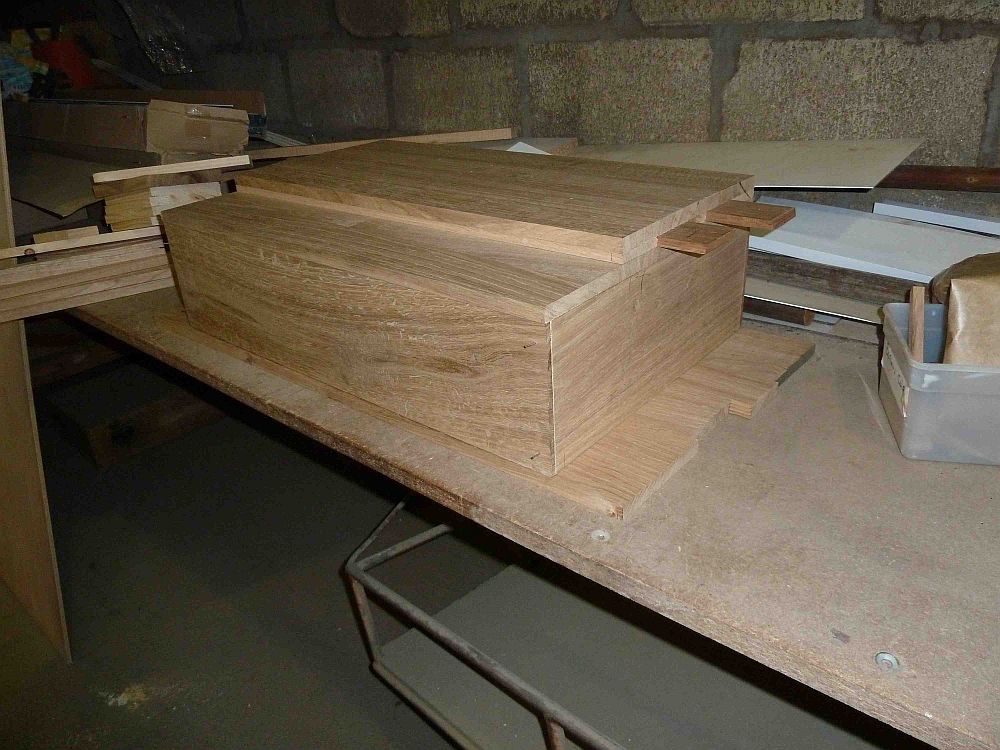

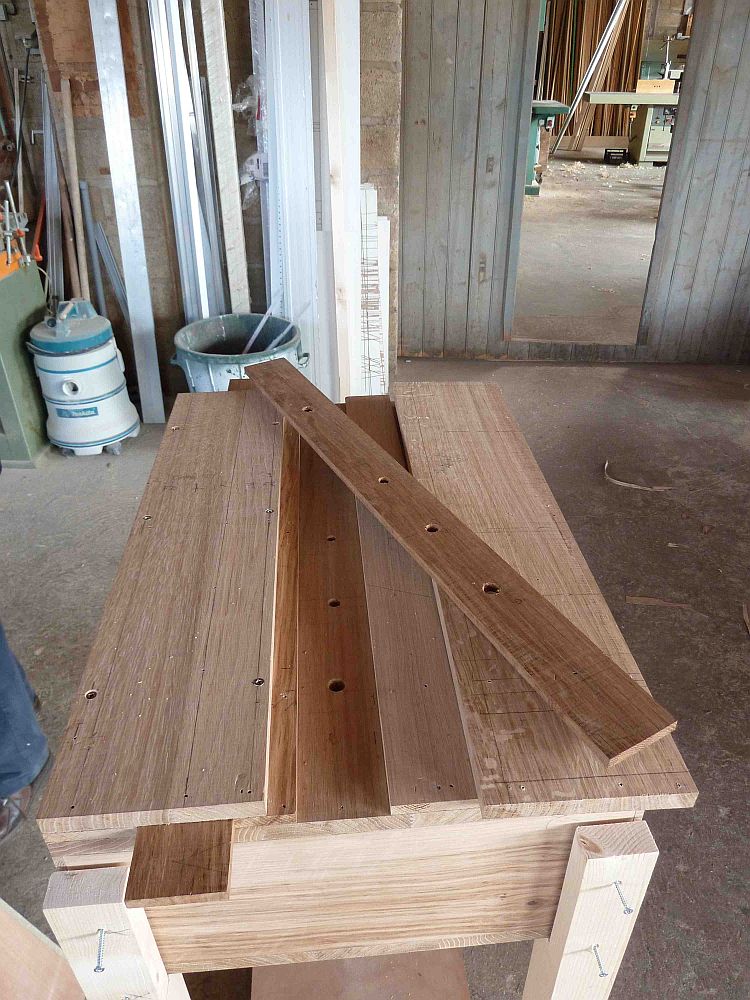

Chapes et registres :

mqt aapo_chapes&registres1mqt aapo_chapes&registres2

L’alimentation en vent :

Après la construction du sommier, il faut installer un soufflet, qui sera manœuvré à la pédale.

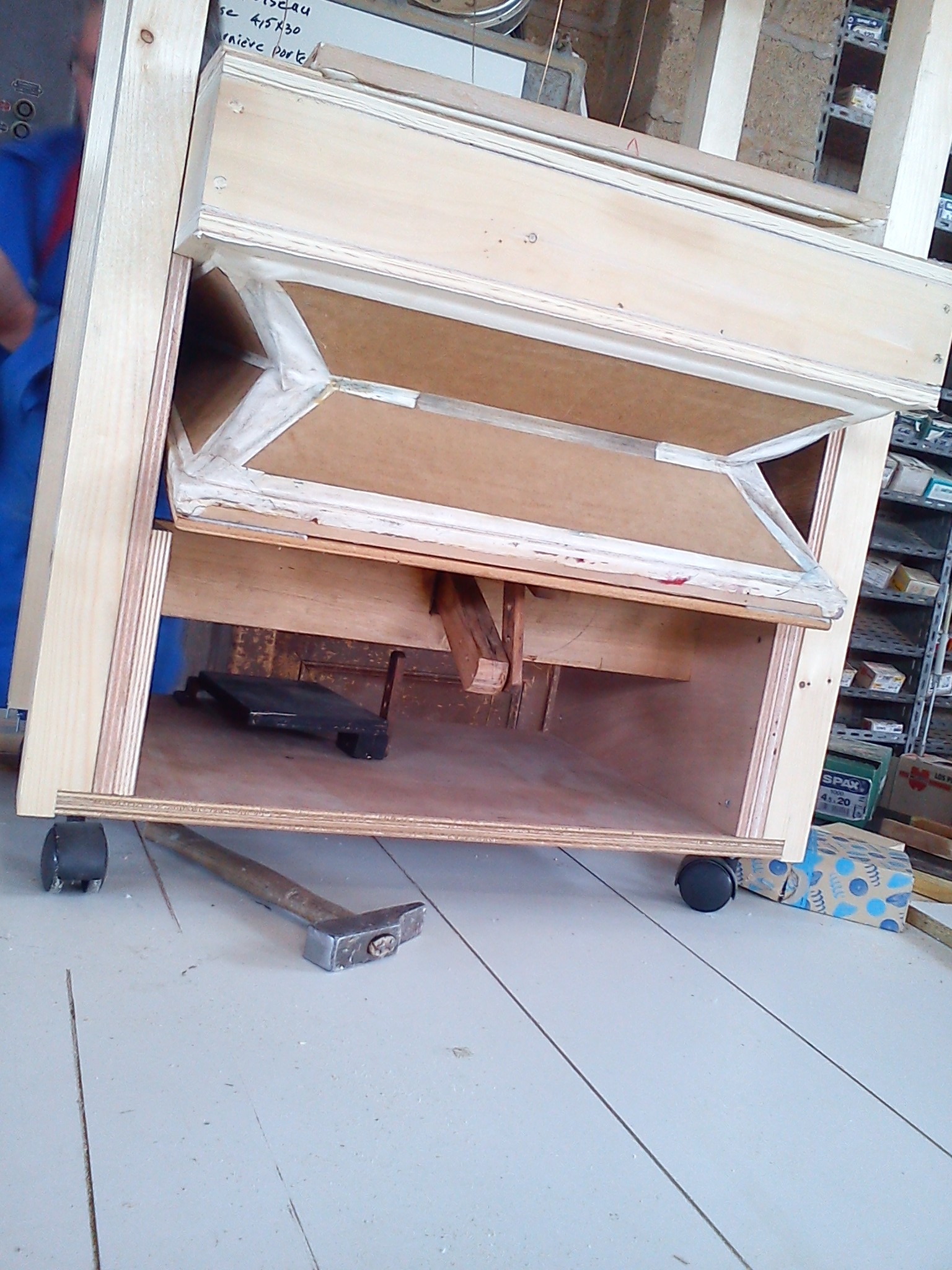

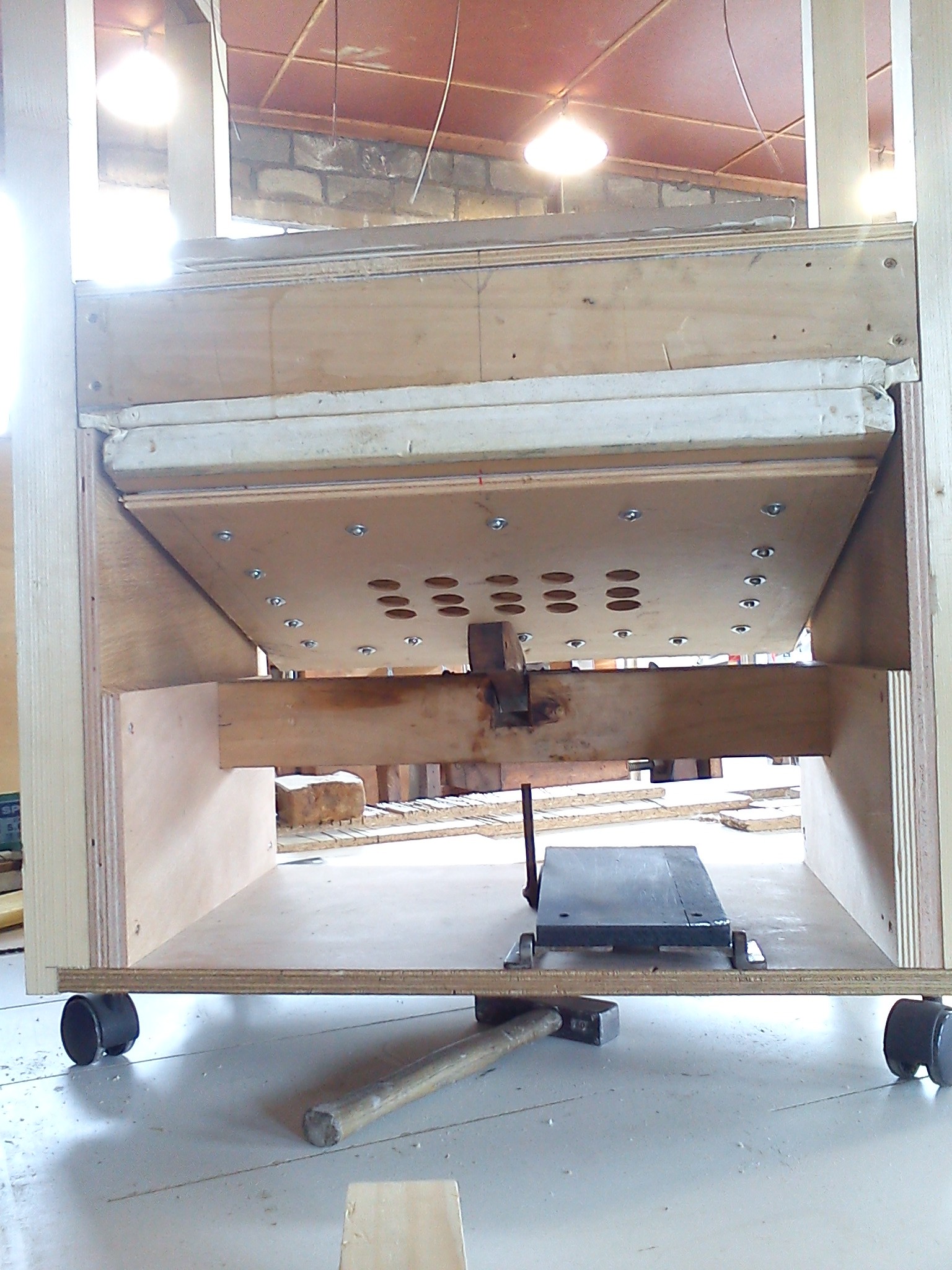

Le soufflet en action Le soufflet



















Les tuyaux

Sur l’ensemble réalisé, il ne reste plus qu’à installer les tuyaux (à anche et à bouche) sur le faux-sommier :

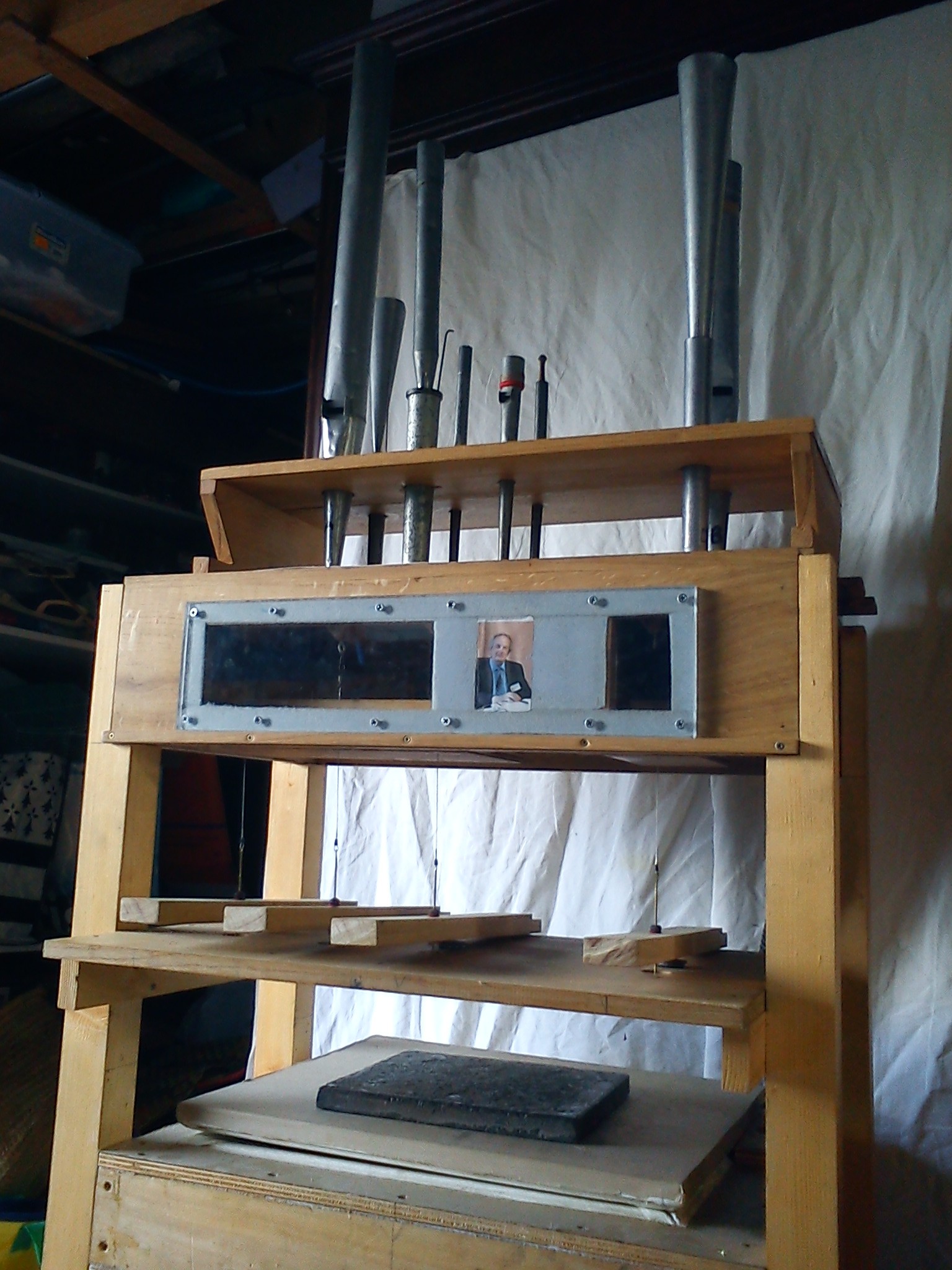

Vue d'ensemble de la maquette





















Les soupapes :

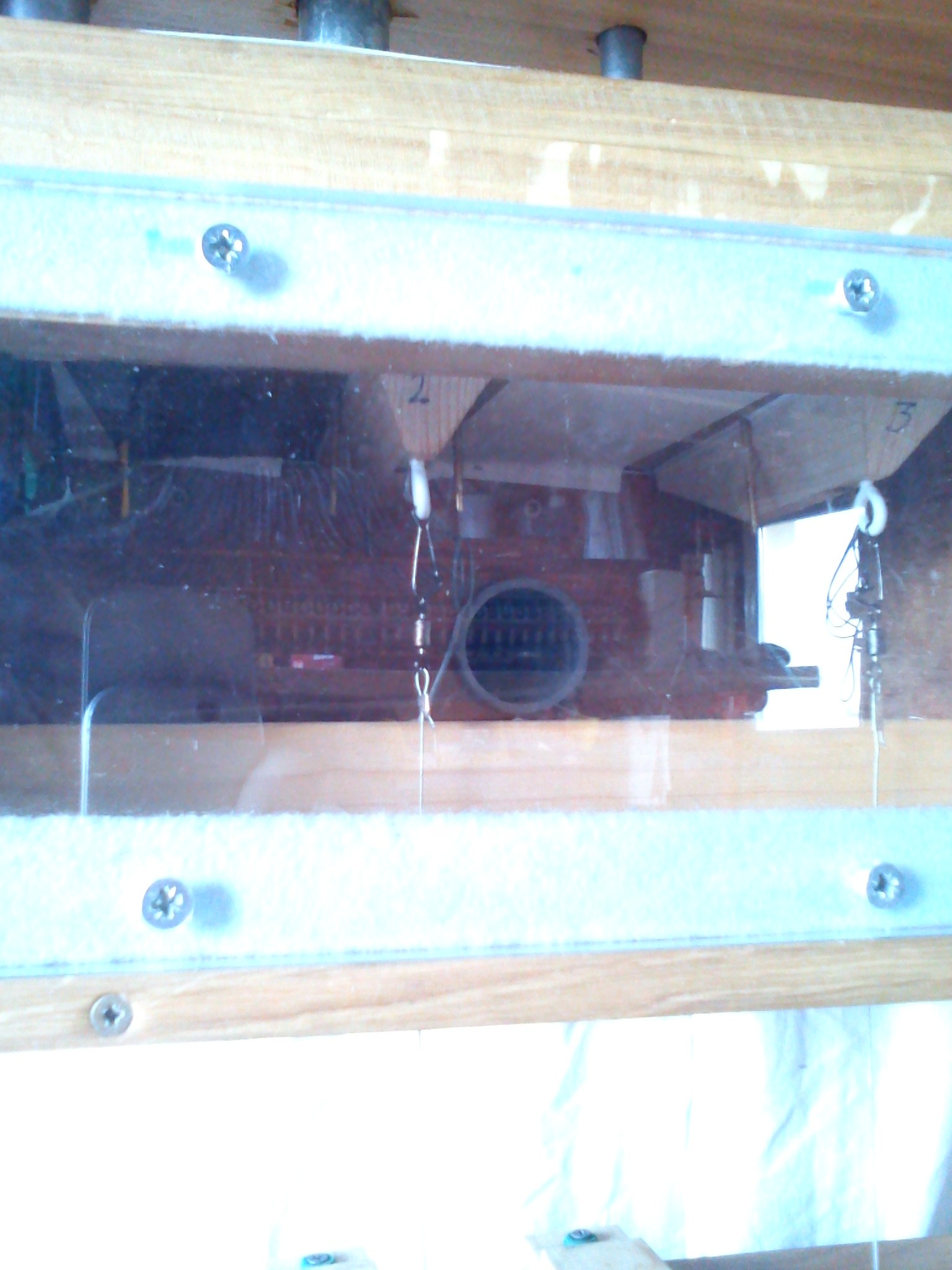

Quelques soupapes sont visibles à travers la laye en plexiglas :

Les soupapes et l'arrivée du vent

2 Comments

  1. Amis des Orgues de la Vallée de l'Aa

    Bonjour,
    Peut-on acquérir une maquette et à quel prix, pour un usage pédagogique dans les écoldes …

    Bernard Petitpré Secrétaire d’Association

    • Laurent Le Bot

      Bonjour monsieur,

      nous avons fait réaliser cette maquette il y a une dizaine d’années par un menuisier professionnel aujourd’hui retraité. j’ignore où sont les plans à l’heure où j’écris. Le moyen le plus sûr serait de vous adresser à un facteur d’orgue, qui pourrait vous proposer un plan, voire de fabriquer la dite maquette. Nous gardons la notre.

      Bonne chance à vous,
      organocordialement, L.le Bot
